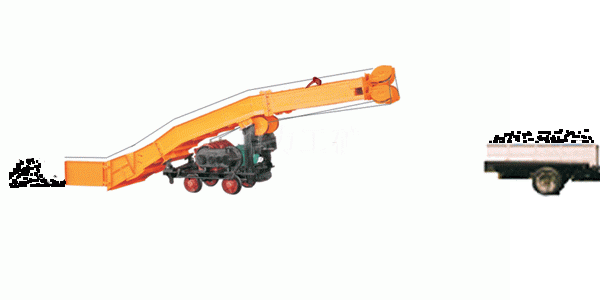

耙斗機工作示意圖
型號 特性 | P15 | P30B | P60B | P90B | ||
生產能力（m-3/h） | 14—25 | 35—50 | 70—100 | 95—140 | ||
耙斗容積（m3） | 0.15 | 0.3 | 0.6 | 0.9 | ||
主繩牽引力（kN） | 7.2—10.4 | 13.5—19.5 | 23.3—32.7 | 32—50 | ||
輪距 | 600 | 600 | 600 | 900 | ||
電 動 機 | 型號 | YB11—4 | YBB17—4 | YBB30—4 | YBB45—4A | |
電壓（V） | 380/660 | 380/660 | 380/660 | 380/660 | ||
功率 | 11 | 17 | 30 | 45 | ||
氣缸推力（kN） | 6.9 | 6.9 | 6.9 | |||
鋼絲繩直徑 | 12.5 | 12.5—15.5 | 15.5 | 17 | ||
機重 | 2.5 | 4.5 | 7.2 | 8.8 | ||
適用 巷道 | 凈斷面積(m2) | >4.5 | >6 | >9 | >16 | |
凈高 | 2.2 | >2.2 | >2.5 | >2.8 | ||
外形尺寸（長寬×高） (mm) | 4710×1150×1560 | 6360×1450×1720 | 7890×1850×2070 | 8400×2010×2531 | ||
主機內槽寬度 | 735 | 1025 | 1200 | |||
