斜井（430米往下延深段）作業規程

延深作業規程
工作面概況
吉新煤礦原主斜井為箕斗提升，其斜井沿煤層布置，斜井上部坡度為37-40度，下部為17-20度，擴建后的礦井采用皮帶運輸，根據設計，新主斜井井口后移將原老井筒斜井37-40度坡度段甩掉，新掘主斜井200米段為19度，并與下部原井筒17-20度段斜井貫通。現在下部擴幫、挑頂230米已完成，為長遠著想，為了以后礦井的發展，430米往下繼續延深，以滿足以后礦井建設需求。
430米往下延深段，根據設計要求，井筒方位角與原井筒新掘井筒方位角67o28′25〞一致。坡度為18度，變坡點以933水平煤倉底版為準。往下延深段巷道斷面變小，延深長度為150米，掘進斷面為半圓拱形，S掘=8m2，掘進巷道采用錨噴支護。
(二)、地質及水文情況
430米往下延深段基本上為全巖石。瓦斯二氧化碳涌出量經哈煤集團通風實驗室2004年鑒定為：礦井瓦斯最大絕對涌出量為0.54m3/min，，二氧化碳最大絕對涌出量為0.72m3/min，礦井瓦斯最大相對涌出量為3.29m3/t，二氧化碳最大相對涌出量為4.39 m3/t，屬低瓦斯礦井，煤層有自燃傾向性，發火期為3—6個月，煤塵具有爆炸性。
由于水文地質資料不全，在開采過程中，積累水文地質資料欠缺，因此在掘進過程中，必須先探后掘。在掘進過程中應注意工作面水文變化，發現問題及時處理和報告。
三、巷道形狀及支護形式
1、巷道形狀：掘進斷面為半圓拱形。
2、斷面尺寸： S掘=8m2。巷道凈寬3.00米，巷道凈寬2.70米。

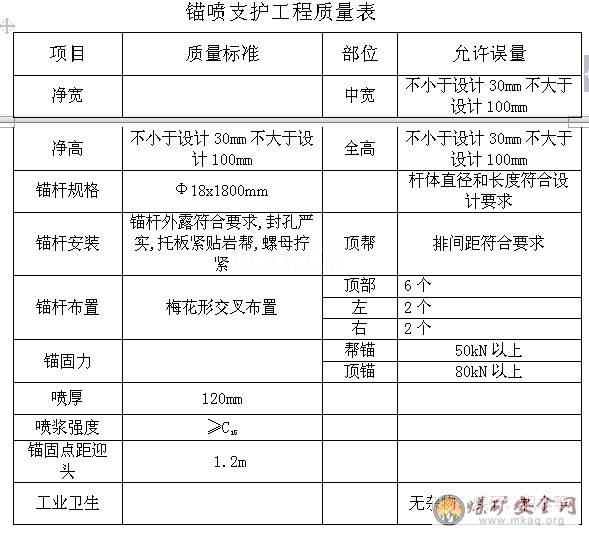

3、支護形式：錨噴支護。

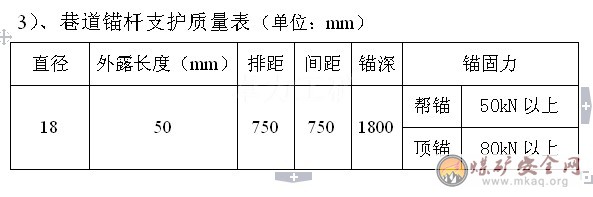

4、材料規格：錨桿規格為18x1800mm樹脂錨桿。錨固劑規格為?23x350
5、噴漿注意事項：
噴漿時在井下設置料場及噴漿站，通過輸料管輸至工作面，噴漿時采用D2-5型噴漿機一臺輸料管采用直徑76毫米焊管，噴時厚度為120毫米拌料配合比水泥：砂：石子為1：2：2.8(重量比)水泥采用DO32.5Q普通硅酸鹽水泥，砂子為中粗砂石子粒徑為5毫米，水灰比控制在0.45，速凝劑摻量為水泥用量的3-5%，噴漿時開機必須先開水后開風，再送電，最后上料。停機時要先停料，后停電，再關風，最后停水。每天必須首先對當天的祼巖進行封閉初噴，一般初噴厚度不小于30-50毫米保證工作面錨桿不失效，噴漿手噴漿時，噴頭出口距噴漿面距離控制在1-1.5米之內，以減少回彈，噴頭以螺旋式軌跡轉動，拌合料要隨拌隨用，砼料在地面料場由人工拌合，下至井下噴漿機處，砼料存放時間不超過24小時(不摻速凝劑)，拌合料噴漿完后，要清理干凈噴漿機周圍。

支護斷面圖

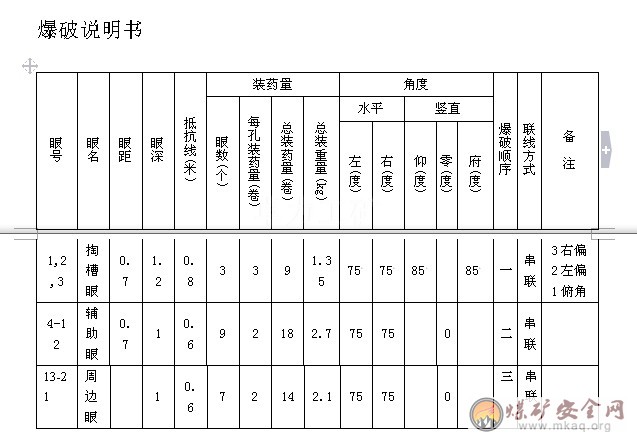

四、爆破說明
1）、炮眼布置圖

　　四、掘進施工工藝：鉆眼爆破法配合人工裝車。礦車裝煤為1.5立方。

　　1、炮眼布置

　　采用楔形掏槽，眼深1.2米，輔助眼、周邊眼爆破成巷，深度1米。

　　2、打眼：采用ZY24型氣腿式鑿巖機，按跑眼布置圖要求布眼，打眼前必須人工延長中腰線，以符合炮眼布置要求，先打掏槽眼，其次輔助眼，再而周邊眼。

　　3、裝藥放炮：裝藥放炮工按作業規程規定爆破參數進行裝藥檢查，放炮時先放掏槽眼，其次輔助眼，再而周邊眼，巷道成形規整，不得出現超挖欠挖現象。

　　五、掘進作業工作面所需風量計算：

　　1、按二氧化碳涌出量計算：

　　Q=100×Q絕×KCO2

　　=100×0.72×1.5

　　=108m3/min

　　=1.8 m3/s

　　式中：Q—掘進工作面需風量

　　Q絕—掘進工作面二氧化碳絕對涌出量0.72m3/min

　　KCH4—掘進工作面中沼氣涌出不均衡系數取1.5

　　2、按人數計算：

　　Q=4N

　　=4×6

　　=24 m3/min

　　=0.4m3/s

　　式中：Q—掘進工作面需風量

　　N—掘進工作面同時工作最多人數取6人。

　　3、按掘進工作面一次爆破使用的最大炸藥量計算：

　　Q掘=25A

　　=25×2.7

　　=67.5 m3/min

　　=1.1 m3/s

　　25—每分鐘kg炸藥消耗的新鮮風量m3/s;

　　2.7—工作面一次爆破的最大炸藥用量kg;

　　4、按溫度計算

　　Q=60XV系XS系

　　=60X0.3X8

　　=144 m3/min

　　=2.4 m3/s因工作面最高溫度為17度，故適宜風速V系取0.3m/s

　　S系掘進工作面平均斷面積8 m3

　　5、按局部通風機實際吸風量計算

　　井下掘進工作面的掘進距離長，選一臺YBT-5.5*2型局扇做掘進工作面局部供風，實際吸風量取3m3/s，Q掘=180 m3/min

　　6、按風速進行驗算

　　掘進工作面計算結果選最大值即

　　Q掘=180 m3/min=3 m3/s

　　按最低風速驗算

　　Q煤≥15×S掘

　　≥15×8

　　≥120 m3/min=2 m3/s

　　式中S掘進工作面平均斷面積8m3

　　按最高風速驗算工作面最大風量為

　　Q煤≤240×S掘

　　Q=240×8=1920 m3/min=32 m3/s

　　按照計算符合要求

　　即：32 m3/s>3 m3/s>2 m3/s

　　故風機選用YBT-5.5*2局扇滿足掘進風量要求。

　　風機安裝地點及通風系統圖(附后)。

　　六、排水、防塵、運輸及供電系統

　　1、排水：工作面—車場水倉—地面

　　2、防塵：地面供水管路—主斜井—工作面

　　3、運輸：

　　延深段提升運輸采用1.5m3“U”型礦車，運輸線路在現有鋪好的永久道至933水平往下鋪一趟臨時軌道延深至掘進工作面。

　　4、供電路線：地面—主斜井—延深工作面。

　　七、鑿巖方法及組織：

　　⑴、施工執行三八制每班 4個人，瓦檢工1人，隊長1人。

　?、啤⒉捎萌珨嗝嬉淮未蜓鄯执窝b藥爆破的組織形式。

　　⑶、工作面采用ZY24型氣腿式鑿巖機，使用1.0米螺旋鉆桿，煤鉆頭直徑42mm。
